多年來，本鋼兩選礦廠一直采用普通的尼龍細篩作為篩分設備。由于這種尼龍細篩的開孔率太低，篩面固定不動，僅靠料流切割篩縫透篩，篩分效率很低，其篩分質效率一般在15%左右。不僅造成再磨循環量大，過磨現象嚴重，降低了磨礦效率，同時生產指標產生了較大的波動。近幾年，隨著全國冶金礦山以降硅提鐵為核心的選礦技術改造的開展，要求選礦廠提供的產品是含鐵高、低硅量的高品質鐵精礦，確保選礦一煉鐵或冶煉的整體效益最佳化。為此、本鋼兩選礦廠淘汰了原有的尼龍細篩，采用了MVS電磁振動高頻振網篩作為提鐵降硅工藝的篩分設備，保證精選作業的選別粒度的技術要求，最終達到了降低Si02含量，提高鐵精礦品位的目的。
1、結構特點及工作原理
1.1 結構特點
MVS電磁振動高頻振網篩是一種采用全新原理、全新結構的篩面振動篩分機械。它主要由機架、給料箱、激振器、噴水管、角度調節桿、篩上接漏斗以及篩下接漏斗等部分組成。MVS電磁振動高頻振網篩的結構見圖1。
MVS電磁振動高頻振網篩的結構特點：
(1)該篩機振動器設置在篩箱外側，篩網振動而篩框基本不動。
(2)篩機電磁振動系統沿縱向布置，各自獨立激振篩網。
(3)該篩機篩面由3層篩網組成。下層篩網為托網，是篩孔為4 mm×4 mm的鋼絲繩芯聚酯網；托網上面張緊鋪設一雙層粘接在一起的復合網；復合網的上層網是根據篩分工藝要求而確定網孔尺寸的工作網。
(4)工作網用不銹鋼絲編織，兩端鉚邊折鉤，一端鉤于篩箱出料端的鉤形板上，另一端用拉鉤板螺栓張緊安裝，安裝方便。
(5)給料箱保證了沿篩面全寬均勻布料。
(6)機架的下部設有4個橡膠彈簧，對基礎幾乎無動載荷，不需專門基礎，隨意擺放。
(7)主機篩箱與機架間連有角度調節桿，篩面傾角可以在一定范圍內調節。
(8)篩面振動參數由電磁振動控制柜調節控制，篩面振幅分段可調，并具有瞬時強振功能以隨時清理篩網，保持篩孔不堵塞。
1.2工作原理
MVS電磁振動高頻振網篩的工作原理：布置在篩箱外側的電磁振動器通過傳動系統把振動導入篩箱內，振動系統的振動構件托住篩網并激振篩網。篩網采用兩端折鉤縱向張緊。每臺篩機沿縱向布置有若干組振動器及傳動系統，電磁振動器由電控柜集中控制，每個振動系統分別獨立激振篩面，可隨時分段調節，篩箱安裝具有一定傾角，并且可調。物料在篩面高頻振動作用下，沿篩面流動、分層、透篩。
2、生產實踐
2.1 歪頭山選礦廠

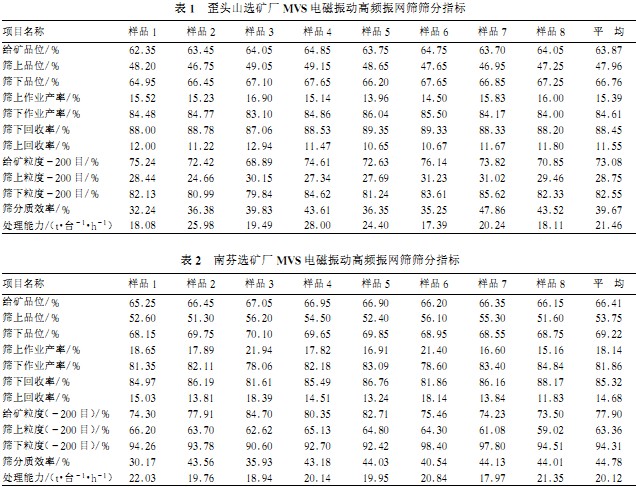

設定參數：MVS電磁振動高頻振網篩細篩篩孔尺寸為0.145 mm，細篩振幅電流為1.0 A，細篩傾角為26。。歪頭山選礦廠使用MVS電磁振動高頻振網篩篩分指標見表1。
2.2南芬選礦廠
設定參數：MVS電磁振動高頻振網篩細篩篩孔尺寸為0.125 mm，細篩振幅電流為1.0 A，細篩傾角為26°。MVS電磁振動高頻振網篩篩分指標見表2。
從表1、2可看出，MVS電磁振動高頻振網篩在本鋼歪頭山鐵礦選礦廠應用實踐表明，平均處理能力高達21.46 t／（臺h），品位平均可提高2.89個百分點，篩上作業產率很低，平均只有15. 39%，篩分質效率平均高達39.67%。在本鋼南芬選礦廠應用實踐表明，平均處理能力高達20.12 t／(臺h)，品位平均可提高2. 81個百分點，篩上作業產率平均只有18. 14%，篩分質效率平均高達44. 78%。因此，MVS電磁振動高頻振網篩作為本鋼兩選礦廠提鐵降硅工藝中的篩分設備，能有效地控制好精選入選粒度，減少球磨機再磨負荷及過磨現象。
2.3 MVS電磁振動高頻振網篩在不同磨礦工藝中的應用技術特征
篩分質效率和提高品位是MVS電磁振動高頻振網篩的兩大主要技術指標。從表1、2可以看出，MVS電磁振動高頻振網篩在歪頭山選礦廠應用的平均篩分質效率比在南芬選礦廠應用的篩分質效率低5%左右，即使南芬選礦廠實踐的篩孔尺寸比歪頭山選礦廠實踐的篩孔尺寸小的條件下，2個選礦廠平均提高的品位幾乎相同。這主要原因是因?yàn)楸句搩蛇x礦廠的磨礦工藝有所不同，南芬選礦廠是兩段球磨機的磨礦工藝，歪頭山選礦廠采用的是一段自磨機，一段球磨機的磨礦工藝。而自磨機相對球磨機最大的磨礦優點在于自磨機磨礦具有較強的選擇性，其磨礦產品的單體解離度比球磨機磨礦產品的單體解離度要高，粒級分布均勻。生產應用實踐表明，MVS電磁振動高頻振網篩雖然在不同磨礦工藝中的篩分質效率有所波動，但是提高的品位幅度基本是穩定的，從而在一定程度上起到了穩定選別工序中的質量指標的作用。
3、結 論
(1) MVS電磁振動高頻振動篩的結構合理，安裝方便，操作簡單，深受現場歡迎。
(2) MVS電磁振動高頻振動篩的處理能力高，達到20 t/(臺h)以上。
(3)篩分質效率比較高，質效率平均達到40%左右，是普通尼龍細篩的2.5倍以上。
(4) MVS電磁振動高頻振動篩生產指標穩定，可提高品位(2～3)個百分點。
(5)篩上作業產率較低，平均產率為17%左右，減少了循環再磨量，降低了球磨機負荷，提高了磨礦效率。
