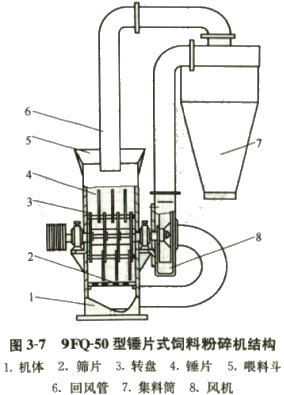

（1）飼料粉碎機的結構如下圖所示：
它主要由喂料、轉盤、錘片、齒板、篩片、風機、回風管、集料筒和機架等組成。喂料斗下邊為粉碎室，室內有一個轉盤。錘片通過銷軸活動地連接在轉盤上，有12片錘片分4組按交錯方式排列在轉盤上，以增加粉碎效果。錘片常用長方形，采用65錳鋼或經滲碳淬火處理的優質鋼制造。錘片磨損應換角使用，4個角全部磨損應換新件。齒板通常固定在粉碎室的內腔壁，其作用是增強粉碎效果。齒板的形狀常見的是鋸齒狀尖齒，采用白口鐵或鋼板制成。篩片是用來控制成品粒度的部件，比較耐磨的有圓柱形沖孔篩，孔徑1～8毫米，可根據家畜品種和喂養要求來選用。
（2）飼料由喂料斗進入粉碎室后，首先受到高速錘片的打擊，并以較高的速度飛向齒板與齒板發生撞擊，飼料經錘片與齒板反復打擊和撞擊后，逐漸粉碎成較小的碎粒。與此同時飼料也受到錘片和篩片之間搓擦作用而進一步粉碎。經上作用后，小于篩孔的細粉粒可由篩孔漏出，再被風機吸走吹送到集料筒中。夾帶了細粉的氣流在筒內做高速旋轉，細粉受離心力作用，被拋向筒的四周，并沿筒壁逐漸沉積到筒底，通過排料口落人袋內。氣流則從簡頂?shù)呐棚L(fēng)管排出，通過回料管使氣流中分離不凈的粉塵回流人粉碎室。
