顎式破碎機（俗稱鄂破）依據進料口尺寸可劃分為大、中、小三種型號。一般認為進料口尺寸大于500×900機型為大型顎式破碎機；小于600×900為小型顎式破碎機。不論大、中、小型破碎機，基本上都由機架、動顎、肘板、肘板座的調整機構，動顎拉緊裝置和傳動裝置等組成。
一、PEX150 x500小型破碎機
PEX150×500小型破碎機，如圖3.1所示。該機是由作者設計，并進行機構優化設計；由山西、湖北、內蒙古等地區制造廠生產。作者曾在山西使用現場觀察到：由于排料皮帶堵料使破碎機自動停車，當清除堵料后，理應先清除破碎腔堆滿的物料后方能啟動破碎機，然而操作工人沒清除物料而直接滿負荷啟動，破碎機卻輕而易舉的進入正常工作。它違背顎式破碎機必須空負荷啟動的規定。作者認為：當時破碎腔堆滿的物料沒經預先篩分，其中大小塊物料混合并帶有部分粉料以及該物料強度也較低；破碎機動顎的重心離回轉中心較近，所以才能實現滿負荷啟動事實。不僅如此，該機空負荷工作幾乎聽不到震動聲音，說明破碎機平衡最佳。該機采用零懸掛。
二、大破碎比破碎機

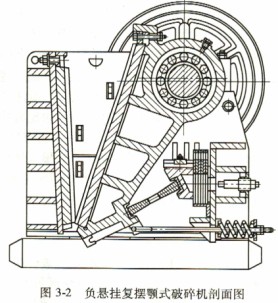

PEF400 x600大破碎比顎式被碎機，如圖3.2所示。該機比目前已有破碎機的破碎比都大很多，可達17。用它一臺，可代替原400×600破碎機和兩臺250×400破碎機的兩段破碎。其主要技術經濟指標優于同規格破碎機。這種大破碎比破碎機是首創，它為開發大破碎比顎式破碎機開辟一條新路。
該機先后在湖北、內蒙古和江西某廠家制造并受到用戶好評。該機是采用負懸掛，由于動顎懸掛高度降低，可用較小的偏心距，得到較大的動顎行程，從而提高產量又能降低能耗，減小動顎行程比，以及減少襯板磨損。由于動顎結構緊湊、質最輕、質量中心距回轉中心距離減小，產生慣性力較小，從而使破碎機易啟動，運轉中機器振動和噪聲顯著降低，提高了機器運轉平穩性。
圖3-1、圖3-2兩種破碎機機構參數，都是采用多目標優化設計，致使偏心距分別為e=7mm、e=9mm，動顎懸掛高度h=0、h=- 80mm，行程比i≈2.8，i≈2.4，而且機構緊湊，從而使機器體積小、質量輕、產量高、能耗低。一般可降耗20%以上，提高產量25%以下，機重又能減輕20%以下，可謂性能優越。其原因就是用現代設計方法，可以符合考慮所有設計參數的相互影響，從而可以找到一個最佳設計方案以及各個參數值。
