1、引言
中儲式制粉系統的自動控制問題一直困擾著工程技術人員。其中球磨機內存煤量的測量不夠準確是其中原因之一。近年來通過對球膳機生產的物理過程的研究和試驗，發現球磨機內的存煤量（球磨機負荷）與其自身的振動量有種比較確定的關系，其比傳統的采用球磨機出入口壓差信號代表球磨機內的存煤量更準確，更靈敏，線性度更好。
AD536A是美國AD公司推出的一種專門用于真有效值——直流轉換的集成芯片，可阻直接計算出任何直流的交流分量的復雜波形的有效值，并能將其轉換成直流輸出信號。這樣利用AD536A即可實現球磨機振動量的測量，進而實現球磨機內存煤量的測量，為球磨機實現自動控制打下良好的基礎。
2、球磨機功率分析
球磨機的生產過程是一個物質，熱平衡交織在．-起的復雜的平衡過程。其消耗的能量No主要由其帶動鼓筒轉動傳遞給鋼球的能量NG以及克服軸承摩擦消耗的能量NM組成，可用下式表示：
N
Q= N
G +N
M
而NG由磨碎煤所消耗的能量Ns和鋼球激發球磨機鼓筒振動所消耗的能量Nz組成，即有：
N
G=N
s+N
z
一般情況下，NM可以看成不變的。因此有：
N
Q=N
s+N
z+C(常數)
由于球磨機所消耗的功率在空載與磨煤時幾乎不變，則N
Q可以看成一個常數，則有：
N
z=-N
s+C’

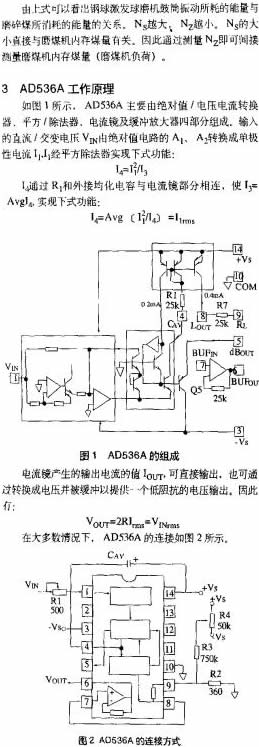

實現RMS轉換，困難的是如何確定均化電容CAV的容量，為了提高直流輸出精度，可把電容量加大，以增大時間常數，但這樣響應時間也跟著加長。因此CAV應由測量信號的主頻決定。
AD536A的輸出范圍為0～7V的直流信號，因此，可利用Ri調整量程．用R4調整零點。此外，為了避免失調電壓的影響，可在輸入端加隔直電容。為了提高響應速度和精度，可引入低通濾波器。
4、AD536A在球磨機內存煤量1量中的應用
球磨機鼓筒的振動是指球磨機內鋼球與鼓簡裝甲間的撞擊。這種撞擊傳遞到球磨機鼓簡裝甲上，并沿著球磨機鼓筒金屬殼體和球磨機軸承傳播開來。這樣在球磨機軸承上即可以測出球磨機鼓筒的振動特性。
振動是以不同頻潛形式出現的。球磨機軸承振動的頻譜特性包括二部分：軸承振動位移頻譜特性，軸承振動速度頻譜特性和軸承振動加速度頻譜特性。在球磨機負荷變化時，球磨機軸承振動位移頻率特性始終不變，而球磨機軸承振動垂直分量的加速度頻率特性比速度頻譜特性更靈敏。球磨機前軸承振動的頻譜特性比后軸承要好。由此可以得出：用球磨機前軸振動垂直分量的加速度信號來代表球磨機內存煤量是比較臺適的。而該信號的有效值即反映了該信號的能量。
球磨機振動信號測量裝置的原理如圖3所示。壓電式振動加速度傳感器來的信號經輸入級轉換為電壓信號，經濾波級，濾除基頻信號，進入適調級。適調級完成不同傳感器靈敏度的微調，實現歸一化的輸入信號靈敏度，再送給有效值獲取電路，得到振動的能量信號，再通過輸出級實現電壓／電流轉換，并輸出信號。
5、結論
AD536A是--T1i能夠完成復雜波形有效值計算的集成芯片。測量系統接線簡單，理論和實踐證明其在中儲式制粉系統中球磨機內存煤量的測量是可行的。
