摘要：根據神東煤炭公司的
刮板輸送機現場使用情況，對刮板輸送機圓環鏈常見故障及原因進行分析并提出了預防措施。
關鍵詞：
刮板輸送機；斷鏈；故障；分析
0引言
刮板輸送機是綜采工作面的關鍵設備，隨著設備制造技術的發展，其驅動功率、運輸能力越來越大，可靠性也在逐漸提高。但由于刮板機運行工況惡劣，事故和故障也時常發生。2002年、2003年神東公司刮板機事故及事故累計影響生產分別為479.2 h、295 h，占綜采系統故障影響時間的32.2%和21%，占到全公司故障影響時間的12%和11%；因此，有必要對其事故及故障原因進行分析，找到合適的預防手段，防止這類事故及故障的發生。
1故障原因分析

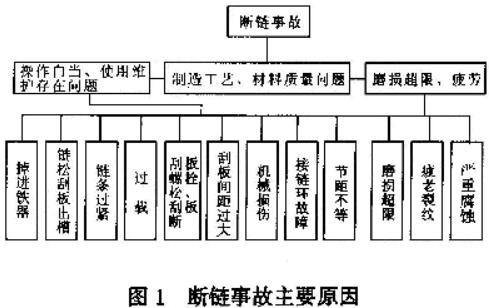

刮板輸送機事故及故障主要是由于刮板鏈的鏈條或接鏈環斷裂，引起設備其他部件損壞。斷鏈事故根據產生的原因可分為三種類型：①刮板、鏈條、接連環等材料或加工制造存在質量問題；②操作不當或使用維護存在問題；③刮板、鏈條接鏈環等磨損過度、疲勞損壞。只要其中一種原因存在，就可能會引發斷鏈事故，有時則必須兩種以上原因同時出現時，才會發生斷鏈事故。斷鏈事故主要原因見圖1。
1.1非正常損壞
材料、制造質量問題：圓環鏈、接鏈環、刮板的材質、制造質量不良是單獨引起斷鏈的重要原因。由于制造質量和材質達不到標準，致使鏈環、接鏈環、刮板在使用中發生脆性斷裂或塑性變形斷裂事故。脆性斷裂都發生在焊接接口或焊縫熱影響區；塑性變形斷裂都發生在鏈環的直段與圓環結合處，該處承受較大剪切應力。主要是由于材料、熱處理存在問題。
鏈道掉入鐵器：刮板機運行時，有截齒或刮板等鐵器掉進刮板鏈道中，當運轉到機頭鏈輪處時，易發生卡鏈，造成斷鏈。
刮板鏈松，刮板出槽：刮板鏈預張力不夠，在采煤機割到刮板機機尾處時，由于刮板機負荷大，刮板鏈承載增加，鏈的伸長量加大，在機尾處造成堆鏈，使得刮板極易出槽，當出槽的刮板運轉到機頭時，與機頭卸料梨煤板干涉，發生卡鏈，造成斷鏈。
鏈條過緊：鏈條過緊是由于緊鏈過度產生的，它增大了鏈條的初張力，從而加速了刮板鏈的磨損，縮短了使用壽命，且當其被刮卡時，沒有緩沖的余地，增大了鏈環的動張力負荷，超過強度極限值的情況下，出現斷裂。刮板間距過大：刮板間距超過2倍的要求間距時，當運轉到機頭處時，由于鏈的張力，使沒有刮板的鏈條繃起，不能在刮板槽中滑動，下一刮板也隨鏈繃起，與機頭卸料梨煤板干涉，發生卡鏈，造成斷鏈。
過載：刮板輸送機上貨載過多或刮板鏈被大塊矸石卡位，刮板鏈在滿載或超載的情況下起動或頻繁起動時，鏈條承受的動張力超過了強度極限，尤其當鏈條存在腐蝕、磨損、疲勞損傷的情況極易斷裂。
機械損傷：當刮板鏈在一處發生斷鏈時，其周圍的鏈子受到不同程度的機械損傷，使得鏈子的強度大大降低，在有機械損傷部位發生斷裂。
刮板螺栓松動：刮板螺栓的緊固要求達到一定的扭矩，當扭矩不夠或在運行中螺栓松動、運行中的動載荷造成螺栓螺扣損壞等，刮板和其壓板分離，在機頭、機尾處發生卡鏈，造成斷鏈。
兩條鏈條長度不等：由于磨損或制造原因導致鏈環節距不等，造成兩條鏈條長度不等，負荷集中在一條鏈子上，超過強度極限，造成斷鏈。
接鏈環故障：接鏈環兩半環聯接螺栓松、螺栓斷、漲銷脫落等，兩半環分離，造成斷鏈，或接鏈環受損、兩半環出現裂紋，強度降低，造成接鏈環斷。
1.2自然損壞
動載荷：鏈條在正常運輸貨載時，亦有動載荷存在，因機頭鏈輪在傳動鏈條時，速度有周期性脈動，存在動負荷。盡管該動載荷比前述鏈條受到的沖擊負荷要小得多，但由于是反復不停地交變作用，造成鏈環、接鏈環和刮板出現疲勞裂紋，發生斷鏈。
腐蝕：礦井水中含有腐蝕性物質，使鏈環產生銹蝕、脫皮等，致使鏈環斷面減小、強度降低，導致刮板鏈斷。
磨損：刮板鏈在運行中與溜槽及貨載相互摩擦產生磨損，同時鏈輪與鏈環在嚙合時產生相對滑動造成磨損。此外，鏈條的鏈環與鏈環之間也存在運動造成磨損。該磨損主要表現在鏈環上的直邊部分外側；圓弧部分外側；以及圓弧部分內側三個部位。
2斷鏈事故的預防
通過以上分析，可找出和制定斷鏈的預防措施，只要嚴格遵守有關規定，就能最大限度地預防斷鏈事故的發生。主要措施有：設備及部件采購，必須選用國內外經過實際驗證、具備良好信譽、符合有關質量要求的產品。
設備調劑配套，必須詳細掌握刮板鏈的過煤量、磨損情況、鏈接頭的數量等，當過煤量超過600萬t時，要對鏈條的伸長量、磨損情況進行仔細的檢查和測量。當鏈條的伸長量超過2. 5%，鏈環損壞或磨損嚴重時，則不能再使用，而應配對更換新的鏈條。實際情況顯示，神東公司已報廢的刮板機鏈條的過煤量約在960—1 238萬t之間。
設備使用中，必須嚴格遵守有關規定，及時調整鏈條松緊程度，保證鏈條的預緊力符合要求。
加強對刮板螺栓，采煤機齒座、截齒的檢查，防止在使用過程中發生因刮板、截齒等掉落對刮板鏈產生阻卡造成斷鏈。
接鏈環必須按要求進行連接，固定螺栓（銷子）必須安裝到位，固定可靠。每班要對接鏈環的狀態進行檢查，發現隱患要及時處理、更換。
要對接鏈環進行編號跟蹤管理，準確掌握其使用時間、過煤量等狀態，到達壽命要及時進行更換。根據神東公司的使用經驗，國產接鏈環過煤量在100萬t、進口接鏈環在250萬t時應進行更換。
3結語
刮板輸送機故障主要是由刮板鏈引發的，在使用中做到保證刮板鏈安全可靠運行，即可有效地降低
刮板輸送機的故障率，提高開機率。
